Anailís ar thréithe bacainní toilleora agus tréithe minicíochta ESR

1. Réamhrá
Tá saintréithe minicíochta bacainní toilleora (| z |) agus friotaíocht sraithe coibhéiseach (ESR) ríthábhachtach chun a fheidhmíocht i ndearadh ciorcaid a mheas, go háirithe i gcosc torainn agus cobhsú voltais. Míníonn an t -alt seo na tréithe seo go córasach trí chomparáid a dhéanamh idir toilleoirí idéalach agus fíor -thoilleoirí, le tacaíocht ó fhoirmlí agus graif.

2. Iompar Toilleoirí Ideal

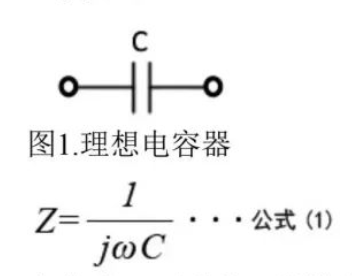

Is capacitive amháin é bacainní toilleora idéalach:

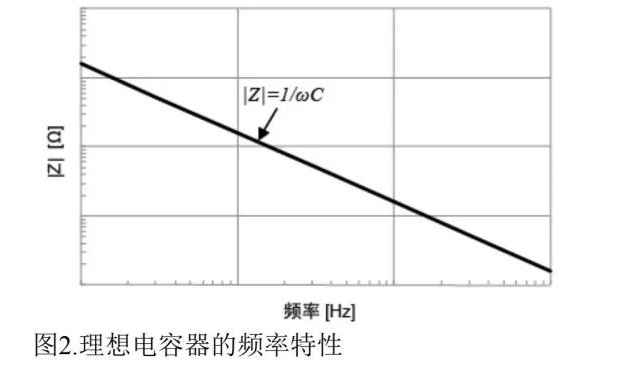

áit a bhfuil minicíocht uilleach agus toilleas cis. Mar a thaispeántar i bhFigiúr 1, tá ∣z∣decreases inbhéartach le minicíocht (Figiúr 2), agus is é ESR náid (gan aon chaillteanais).

3. Iompar toilleora fíor

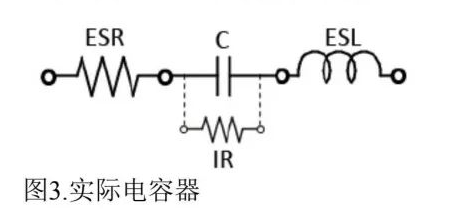

Taispeánann toilleoirí réadacha éifeachtaí seadánacha (Figiúr 3):

ESR: De bharr caillteanas tréleictreach agus friotaíocht leictreoidí.
ESL: Ionduchtais seadánach ó leictreoidí nó ó luaidhe.
Leanann a bhfreagra minicíochta Cuar V (Figiúr 4):

Raon minicíochta íseal (réigiún capacitive) : ∣z∣ = 1/ωc, ESR ar a bhfuil caillteanas tréleictreach.
Pointe athshondais : ∣z∣Reachs íosta (∣z∣ = ESR), ag sainiú na minicíochta féin-athshondach.
Raon ardmhinicíochta (réigiún ionduchtach) : ∣z∣ = ωl, ESR a bhfuil tionchar ag éifeacht an chraicinn air.

4. Comparáid idir cineálacha toilleora

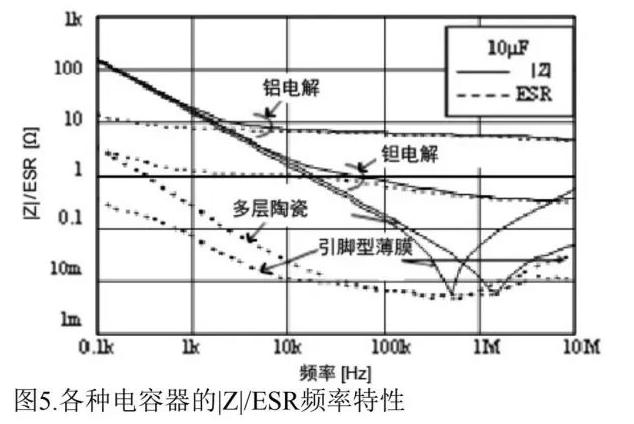

I gcás toilleoirí 10μF (Figiúr 5):

Leictrilítí alúmanaim: Ard ESR ag minicíochtaí arda (mar gheall ar fhriotaíocht leictrilít).
Ceirmeach ilchineálach: Feidhmíocht ardmhinicíochta den scoth le ESR íseal.
Toilleoirí Scannán: Íseal ESL, atá oiriúnach d'iarratais ardmhinicíochta.

Conclúid 5. Conclúid
I gciorcaid ardmhinicíochta, ní mór breithniú cúramach a dhéanamh ar ESR agus ESL. Ba chóir do dhearthóirí toilleoirí a roghnú bunaithe ar riachtanais minicíochta, amhail criadóireacht il-imreora le haghaidh díchúpláil agus leictrilítí alúmanaim le haghaidh scagadh minicíochta íseal. $ $
