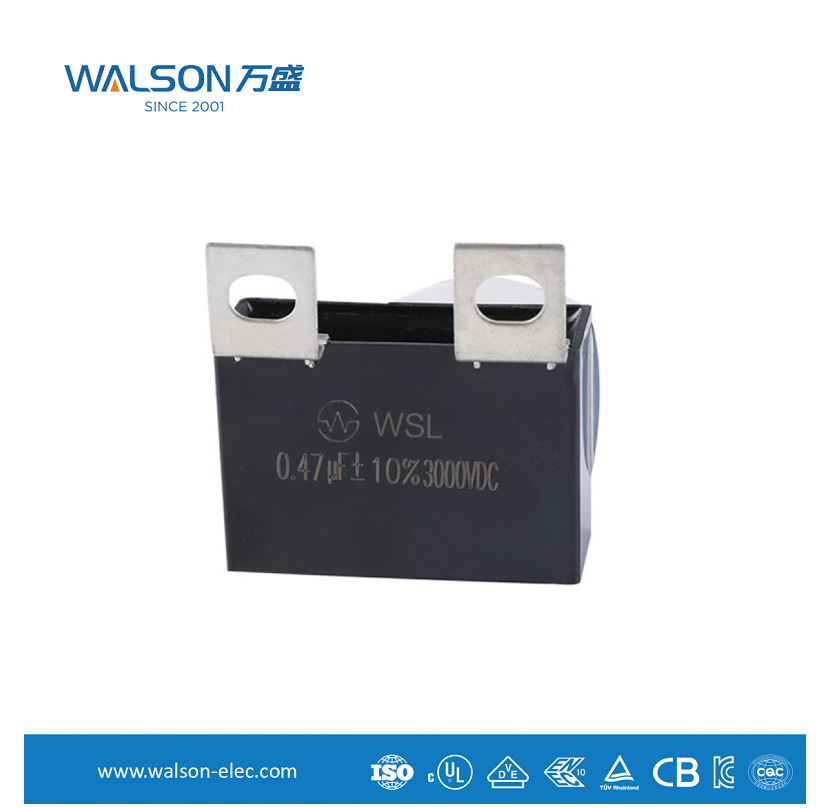

Saintréithe agus feidhmeanna na dtoilleoirí Snubber

Cad is toilleoir snubber ann?

A toilleoir snubber Is cineál speisialta toilleora é, ar a dtugtar toilleoir maolánach freisin, a úsáidtear chun spící voltais i gciorcad a shochtadh, trasnaíocht leictreamaighnéadach a laghdú, agus feistí lasctha a chosaint. Tá sé ceangailte go hiondúil i sraith le friotóir agus ansin comhthreomhar trasna an fheiste lasctha (cosúil le IGBT, MOSFET, nó thyristor) a dteastaíonn cosaint uaidh, nó trasna nód a bhfuil borradh voltais ann.
Ní hé an príomhfheidhm atá aige ná fuinneamh a sholáthar, ach fuinneamh iomarcach díobhálach, nóiméadach a "ionsú" nó "maolán".

Príomhthréithe

Cinneann saintréithe toilleora snubber a fheidhmíocht agus na cásanna is infheidhme. Is iad seo a leanas a phríomhghnéithe:

1. Ardvoltas withstand agus cuisle ard a sheasamh cumas

Caithfidh sé a bheith in ann spikes ardvoltais mheandarach a sheasamh atá i bhfad níos airde ná gnáthvoltas oibriúcháin an chuaird.
Cuireann a dhearadh agus a n-ábhar ar a chumas bíoga srutha ard-déine arís agus arís eile a sheasamh gan aon damáiste.

2. Ionduchtú sraith choibhéiseach íseal

Tá sé seo ar cheann de na paraiméadair ríthábhachtacha de toilleoir snubber. Athraíonn spikes voltais go han-tapa, agus má tá ionduchtú seadánacha an toilleora ró-mhór, cuirfidh sé bac ar an athrú tapa ar an sruth, rud a dteipeann ar an spike a ionsú in am.

Chun ESL a laghdú, is gnách go n-úsáideann toilleoirí snubber struchtúir speisialta, mar:

Is iad struchtúir scannán tanaí lannaithe , mar shampla toilleoirí scannáin polapróipiléine, na toilleoirí snubber a úsáidtear go coitianta.

Pacáiste cothrom: Laghdaíonn sé an limistéar lúb atá ann faoi láthair, rud a laghdaíonn an ionduchtacht.

Dearadh il-bioráin: Soláthraíonn naisc inmheánacha comhthreomhara, ag laghdú tuilleadh ESL agus friotaíocht sraithe coibhéiseach.

3. Friotaíocht sraith choibhéiseach íseal

Ciallaíonn ESR íseal go ngineann an toilleoir níos lú teasa nuair a bhíonn sé ag ionsú fuinnimh, rud a fhágann go bhfuil ard-éifeachtúlacht agus saolré fada ann.
In iarratais aistrithe ard-minicíochta, tá ardú teochta de bharr ESR ar cheann de na príomhchúiseanna le teip toilleora.

4. Ard-chobhsaíocht agus saolré fada

Feidhmíonn toilleoirí snubber i dtimpeallachtaí leictreacha crua agus éilíonn siad cobhsaíocht teochta, tréithe minicíochta, agus saol seirbhíse fada. Tá sármhaitheas ag toilleoirí scannáin polapróipiléine sna gnéithe seo.

5. Cumas freagartha mear

Féadann sé freagairt go tapa ar athruithe voltais ar an leibhéal nanosecond agus muirear agus urscaoileadh a dhéanamh go tráthúil.

Croífheidhm agus Prionsabal Oibre

Go simplí, úsáideann toilleoir snubber an tréith bhunúsach nach féidir leis an voltas trasna toilleora a athrú go tobann .
Nuair a tharlaíonn spike voltais : Soláthraíonn an toilleoir cosán íseal-impedance, láithreach ionsú (muirearú) an muirear breise a ghineann an spike, rud a "leac" an buaic voltais.

Tar éis don spíc voltais dul thar: scaoileann an toilleoir go mall (scaoileann) an fuinneamh stóráilte tríd an bhfriotóir atá ceangailte i sraith leis, ag scaipeadh an fhuinnimh shúite mar theas sa fhriotóir.

Feidhm friotóirí sraithe :

Teorainn a chur le sruth urscaoilte an toilleora chun cosc a chur ar an iomarca sruth inrush ó fhoirmiú ar an bhfeiste lasctha nuair a bhíonn sé curtha ar siúl.
Féadfar damping a bhaint amach le ciorcad athshondach LC comhdhéanta de toilleoirí agus ionduchtú seadánacha ciorcaid chun ascalaithe a chosc.
Príomhréimsí iarratais
Úsáidtear toilleoirí snubber go forleathan i ngach ciorcad leictreonach cumhachta le gníomh aistrithe tapa agus ualaí ionduchtaithe.

1. Soláthar cumhachta a athrú
Úsáidtear é chun spící voltais a ionsú ar thrasraitheoirí aistrithe cumhachta, MOSFETanna nó IGBTanna a chosaint, torann aistrithe a laghdú, agus comhoiriúnacht leictreamaighnéadach a fheabhsú.

2. Tiomántáin Mótair agus Tiontairí Minicíochta
I droichead inverter, tá róthéamh voltais ceangailte i gcomhthreo le feistí cumhachta cosúil le IGBTanna chun ró-shrianadh voltais a bhaint le linn an aistrithe, rud a tharlaíonn go príomha mar gheall ar ualaí ionduchtach mar mhótair agus ionduchtacht seadánacha sna línte. Tá sé seo ríthábhachtach chun modúil chumhachta daor a chosaint.

3. Ciorcad Ceartúcháin Fachtóra Cumhachta
I gciorcaid threisithe PFC, cabhraíonn ciorcaid mhaolánacha leis an voltas ag na nóid aistrithe, ag feabhsú éifeachtúlachta agus iontaofachta.

4. Inverter / Tiontaire
I dtrealamh cosúil le inverters gréine agus UPS, úsáidtear é chun na príomhfheistí aistrithe cumhachta a chosaint agus oibriú cobhsaí an chórais a chinntiú.

5. Téamh ionduchtúcháin
Is éard atá i gceist leis na hiarratais seo ná ardmhinicíocht aistrithe, ardchumhachta, agus strus an-ardvoltais agus reatha, rud a fhágann gur comhpháirt chosanta riachtanach é toilleoirí snubber.

6. Ciorcad tiomána léasair leathsheoltóra
Úsáidtear é chun spikes agus fáinneáil an chuisle reatha tiomána a shochtadh, ag cinntiú cobhsaíocht agus saolré an aschuir léasair.

7. Leictreonaic Feithicleach
I rialtóirí feithiclí leictreacha / mótarfheithiclí hibrideacha agus tiontairí DC-DC, tá an timpeallacht oibre dian agus tá na ceanglais iontaofachta an-ard, agus mar sin úsáidtear toilleoirí snubber ardfheidhmíochta go forleathan.

8. Cócaire ionduchtúcháin
Is feidhmchlár tipiciúil ar chostas íseal, ard-iontaofachta é ionsú na buaicvoltais droim ar ais ar an trasraitheoir cumhachta.
