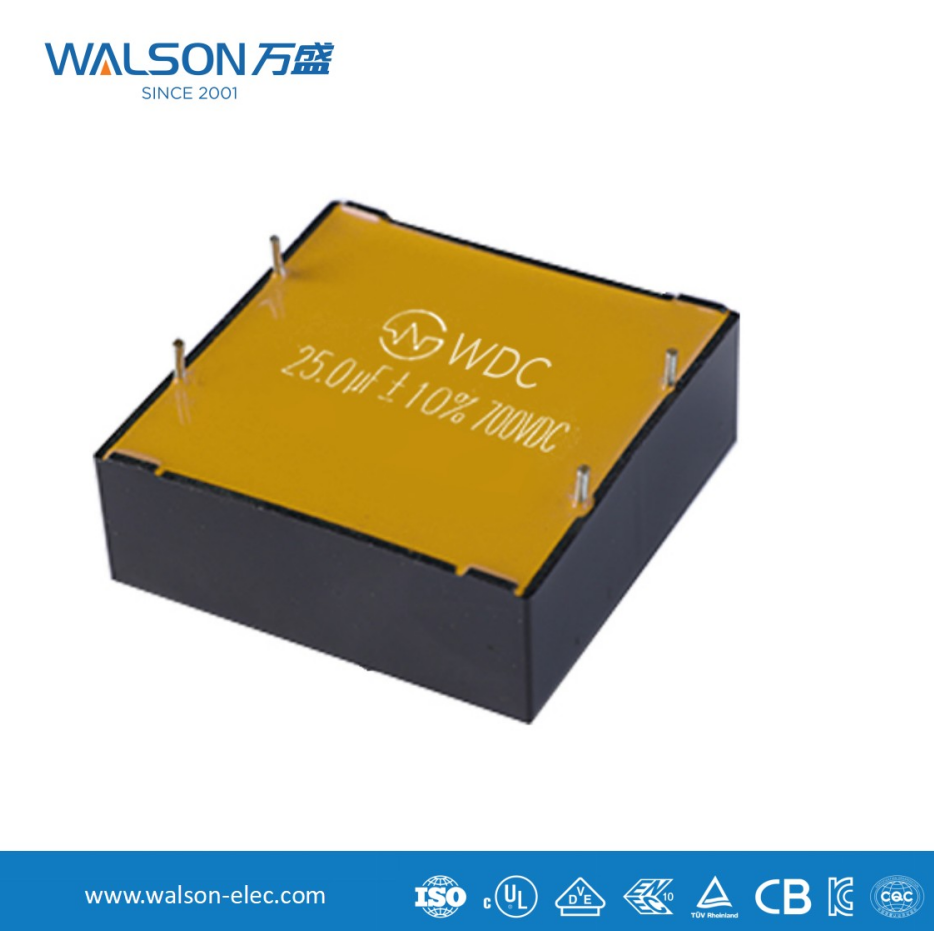

DC Link Capacitor Feidhm agus Treoir Roghnúcháin

I. Feidhmeanna Lárnacha na dTailleoirí Nasc DC

Toilleoir nasc DC s suite go hiondúil idir an ceartaitheoir (nó foinse DC eile) agus an inverter, agus is comhpháirteanna lárnacha iad i dtrealamh mar tiontairí minicíochta, soláthairtí cumhachta inverter, agus UPS. Is féidir achoimre a dhéanamh ar a bpríomhfheidhmeanna sna ceithre phointe seo a leanas:

1. Voltas bus DC (rialachán voltais) a chobhsú
Feidhm: Aistríonn inverters (cosúil le IGBTanna) ag minicíochtaí arda, ag tarraingt sruth thar a bheith bíogach ón mbus DC. Mar thnóadh air seo tá ripple suntasach i voltas bus DC.
Iompar toilleora : Nuair a bhíonn an trasraitheoir lasctha ar siúl agus na méaduithe atá ann faoi láthair, scaoileann an toilleoir , ag soláthar fuinneamh mheandarach don ualach agus cosc a chur ar titim tobann i voltas an bhus; nuair a bhíonn an trasraitheoir lasctha múchta, gearrann an toilleoir, ag ionsú fuinnimh ón bhfoinse cumhachta agus cosc ​​a chur ar ardú ar an voltas bus. Feidhmíonn sé cosúil le "taiscumar," smúdála amach luaineachtaí sa sreabhadh (sruth) agus a chothabháil leibhéal uisce cobhsaí (voltas).

2. Buaic-sruth mheandarach a sholáthar (cumhacht imoibríoch a sholáthar)
Feidhmchlár: Teastaíonn freagra tapa dinimiciúil ar thiomáineann mótair nua-aimseartha. Nuair a mhéadaíonn an t-ualach go tobann, ní mór don inverter sruth mór a sholáthar ar an toirt. Mar gheall ar ionduchtú seadánacha an tsoláthair chumhachta DC agus na línte tosaigh, ní féidir leo sruth chomh mór sin a sholáthar ar an toirt.
Iompar toilleora : Mar gheall ar a bhfriotaíocht inmheánach íseal (ESL/ESR), is féidir le toilleoirí a gcuid fuinnimh stóráilte a scaoileadh go han-tapa, ag soláthar an bhuaicshrutha mheandarach is gá don inverter agus ag cinntiú cumas freagartha tapa an tiomántáin.

3. Ionsaíonn sé torann ard-minicíochta agus ripple (scagadh)
Feidhm: Cruthaítear torann lasctha ard-minicíochta, a radaítear nó a sheoltar tríd an líne, de bharr lasctha tapa na bhfeistí lasctha agus as.
Iompar toilleora : Soláthraíonn toilleoirí nasc DC lúb íseal-impedance do na comhpháirteanna torainn ard-minicíochta seo, rud a ligeann dóibh a ionsú go háitiúil, cosc a chur ar chur isteach torainn ar an gciorcad ceartaitheora in aghaidh an tsrutha nó ar an ngreille cumhachta, agus a chosc ó thionchar a dhéanamh ar an gciorcad rialaithe anuas.

4. Aiseolas fuinnimh ionduchtóra a shochtadh
Feidhm: I dtiomáint mhótair, nuair a bhíonn an mótar sa stát gineadóra (cosúil le coscánaithe nó ísliú rudaí trom), cuirfear fuinneamh ar ais ó thaobh an mhótair go dtí an bus DC.
Iompar toilleora : Is féidir le toilleoir an fuinneamh aiseolais seo a ionsú, rud a choscann voltas an bhus DC a phumpáil ró-ard, rud a chosnaíonn na gléasanna lasctha ó mhiondealú róvoltais. (I gcásanna aiseolais ghéar fuinnimh, is gnách go mbíonn gá le friotóir coscánaithe agus aonad coscánaithe.)

II. Príomhphointí maidir le Toilleoirí Nasc DC a Roghnú
Nuair a bhíonn toilleoir nasc DC á roghnú, ní mór na príomhpharaiméadair seo a leanas a chur san áireamh:

1. Voltas rátáilte
Ríomh : Caithfidh an voltas a bheith níos airde ná an voltas féideartha den bhus DC. Mar shampla, le haghaidh ionchur trí chéim 380VAC, tá an meánvoltas DC tar éis ceartú thart ar 540VDC. Ag cur san áireamh fachtóirí cosúil le luaineachtaí greille agus voltas caidéil suas, toilleoirí a bhfuil voltas rátáil de 630VDC or Roghnaítear 700VDC de ghnáth .
Imeall : Go ginearálta, tá corrlach voltais 15% -20% ag teastáil chun iontaofacht fhadtéarmach a chinntiú agus chun dul i ngleic le spící voltais.

2. Cumas
Feidhm: Cinneann an luach toilleas cumas toilleora chun fuinneamh a stóráil agus voltas a chobhsú. Dá mhéad an luach toilleas, is amhlaidh is fearr an éifeacht rialála voltais agus is lú an ripple voltais.
Modh meastacháin : Tá foirmlí casta ann le haghaidh ríomh, ach riail choitianta is ea é sin tá thart ar 100μF - 200μF de toilleoir ag teastáil le haghaidh gach 1kW de chumhacht aschuir inverter . Mar shampla, úsáideann inverter 15kW de ghnáth 1500μF - 3000μF de toilleoir nasc DC.
I measc na bhfachtóirí tionchair tá cumhacht an chórais, minicíocht aistrithe, fachtóir ripple voltais incheadaithe, agus táimhe ualaigh. Ligeann minicíocht lasctha níos airde do thoilleoir riachtanach réasúnta níos lú.

3. Reatha ripple rátáilte
Sainmhíniú: Luach éifeachtach an tsrutha ailtéarnaigh leanúnaigh is féidir le toilleoir a sheasamh. Is príomhtháscaire é seo chun téamh toilleora a thomhas.
Tábhacht : Má sháraíonn an sruth ripple iarbhír luach rátáil an toilleora, beidh sé ina chúis le róthéamh mór taobh istigh den toilleoir, triomú as an leictrilít, laghdú géar ar an saolré, agus fiú miondealú teirmeach.
Prionsabal an roghnúcháin : Ní mór luach éifeachtach an tsrutha ripple iomlán a shreabhann tríd an toilleoir a ríomh nó a insamhladh, agus ní mór a chinntiú go tá an sruth ripple rátáilte den toilleoir roghnaithe níos mó ná an sruth ripple iarbhír , le corrlach áirithe. In iarratais ard-minicíochta, is paraiméadar é seo atá chomh tábhachtach leis an toilleas, nó níos tábhachtaí fós.

4. Friotaíocht sraith choibhéiseach (ESR) agus ionduchtacht sraith choibhéiseach (ESL)
ESR: Is é an príomhfhachtóir is cúis le caillteanais agus giniúint teasa i toilleoirí. Dá lú an ESR, is amhlaidh is lú an caillteanas agus is fearr an fheidhmíocht scagtha ag minicíochtaí arda.
ESL (Ísealvoltas Éifeachtach): Teorainneacha ar shaintréithe ard-minicíochta toilleora. Nuair a sháraíonn an minicíocht a mhinicíocht féin-athshondach, déantar an toilleoir ionduchtach agus cailleann sé a fheidhm capacitive. Chun ESL a laghdú, is gnách go n-úsáidtear dearaí bioráin ilchiseal, ilchiseal nó sraithe comhréidh.

5. Saolré
Príomhfhachtóir: Maidir le toilleoirí leictrealaíoch, is é saolré a gcroí-tháscaire feidhmíochta. Bíonn tionchar ag an saolré go príomha teocht na spotaí te inmheánacha .
Ríomh : Lean an "riail 10 gcéim," a chiallaíonn go dúbailt an saolré i gcás gach laghdú 10°C ar an teocht oibriúcháin. Soláthróidh monaróirí an saolré rátáilte ag an teocht oibriúcháin (m.sh., 105°C/2000 uair an chloig).
Breithnithe roghnúcháin : Roghnaigh samhlacha toilleora le saolré leordhóthanach bunaithe ar shaol seirbhíse ionchais an trealaimh agus an teocht chomhthimpeallach.
